超五類拖鏈網線是雙絞線

什么是雙絞線？8Bt高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

雙絞線，也稱為雙絞電纜（twisted pair，TP）是一種綜合布線工程中zui常用的傳輸介質，是由兩根具有絕緣保護層的銅導線組成的。把兩根絕緣的銅導線按一定密度互相絞在一起，每一根導線在傳輸中輻射出來的電波會被另一根線上發出的電波抵消，有效降低信號干擾的程度。8Bt高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

為什么要把二根線雙絞纏繞？8Bt高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

雙絞線其實就是用了差分信號技術原理。雙絞的兩根芯線在工作時會產生幅度相等，相位相反的信號，稱為差模信號。二個信號互為抵消，就能起到消除干擾的功效，從而提高數據傳輸的可靠性和穩定性，也能使信號傳輸的距離更遠。8Bt高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

這種相互纏繞改變了電纜原有的電子特性，不但可以減少自身的串擾，也可以zui大程度上防止其它電纜上的信號對這對線纜的干擾。8Bt高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

雙絞和非雙絞電纜到底有什么區別呢？8Bt高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

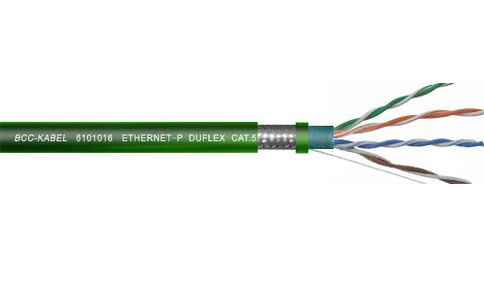

以8芯拖鏈電纜為例，一種情況就是8芯不分對單獨對絞，而是8芯直接總絞成纜，如常見的屏蔽拖鏈電纜TRVVP。另一種情況就是先把8芯分為4對，每對單獨按一定節距絞合之后，再把4對總絞成纜，如雙絞屏蔽拖鏈電纜TRVVSP和超五類拖鏈專用網線，就是8芯分為4對的雙絞電纜。8Bt高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

因此，在選擇電纜型號時，要知道是否需要雙絞電纜，使用了差分通訊技術的，就必須要選購雙絞電纜，否則可以選擇非雙絞電纜，畢竟雙絞電纜相對非雙絞電纜而言，成本要高出不少。8Bt高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

• 問

  拖鏈電纜按耐彎曲次數命名合理嗎？

  答

  拖鏈電纜按耐彎曲次數命名不合理。同型號、同規格的同款拖鏈電纜，在雕刻機上可運行至少500萬次，在貼片機上可運行1億次，稱這款拖鏈電纜為500萬次拖鏈電纜，還是1億次拖鏈電纜呢？無論是按照哪種設備的電纜按耐彎曲次數命名，都是以偏概全，都會給其他設備中的拖鏈電纜耐彎曲次數產生誤導。

• 問

  拖鏈電纜的導體銅絲外徑為0.1mm時最多拖鏈800萬次？

  答

  拖鏈電纜的導體銅絲外徑為0.1mm時最多拖鏈800萬次，導體銅絲外徑為0.08mm時拖鏈可達1000萬次。這個結論應該是某個拖鏈電纜生產廠家對自身產品研發能力的定論，并不能代表整個拖鏈電纜行業。導體單根銅絲是0.08mm還是0.1mm，拖鏈電纜使用壽命是800萬次還是1000萬次，不在導體直徑0.02mm的差距，而是在于生產技術。
